1YR企业会员
发布人：杭州九朋新材料有限责任公司
发布日期:2026/9/8 10:42:02
NANO TITANIA · DYE-SENSITIZED SOLAR CELL 染料敏化太阳能电池为何离不开纳米二氧化钛？选型指南 · 应用价值 · 九朋产品推荐 |
| 一纳米 TiO2 在 DSSC 中的四大核心价值 |
| 1超高比表面积染料分子（N719 等）以单分子层吸附在 TiO2 表面。比表面积越大，可负载的染料越多，短路电流（Jsc）就越高。10nm 锐钛矿型比表面积可达 120 m2/g，是普通微米 TiO2 的 15~20 倍。 | 2合适的能带结构锐钛矿型 TiO2 导带位置与染料 LUMO 能级匹配良好，电子注入效率高、复合损失小。文献报道锐钛矿的电子注入速率比金红石高 1~2 个数量级，这是 DSSC 优先选锐钛矿的根本原因。 |
| 3多孔薄膜结构10~30nm 颗粒堆积形成介孔网络，孔隙率 50~60%。既能让 I-/I3- 电解液充分渗透，又能通过多次散射将光「困」在膜内，光捕获效率（LHE）可超过 90%。 | 4粒径可调、双层结构小颗粒（10~30nm）做活性层提供高比表面积，大颗粒（100~400nm）做散射层增强光散射，二者搭配可显著提升短路电流 Jsc，这是高效 DSSC 的经典设计。 |
▲ 图 1 DSSC 结构与工作原理：纳米 TiO2 多孔膜同时承担「染料载体」与「电子传输通道」双重角色 |
| 二晶型选择：锐钛矿 vs 金红石，DSSC 该选哪种？ |
▲ 图 3 锐钛矿型与金红石型在 5 个关键性能上的对比 |
| 三如何选择纳米二氧化钛？5 个核心要点 |
| ①晶型 首选锐钛矿型（Anatase）锐钛矿导带位置更高、表面羟基更丰富，染料吸附与电子注入双重占优。 |
| ②粒径 活性层 10~30nm，散射层 100~200nm10~30nm 提供 60~120 m2/g 比表面积，是染料吸附主力；100~200nm 用于散射层，光程可延长 30~50%。 |
| ③比表面积 ≥ 80 m2/g，越高越好比表面积与短路电流正相关。但需平衡孔径：太致密会堵电解液渗透，太疏松会降比表面积。 |
| ④纯度 Fe、Na、Cl 杂质越低越好Fe3+ 等变价金属是电子复合中心，会直接拉低开路电压（Voc）。DSSC 用途建议选择 99.5% 以上纯度。 |
| ⑤分散性 优选水分散液 / 钛溶胶预分散浆料可省去研磨、超声等步骤，浆料稳定性更好，刮涂/丝印/旋涂都能获得均匀薄膜。 |

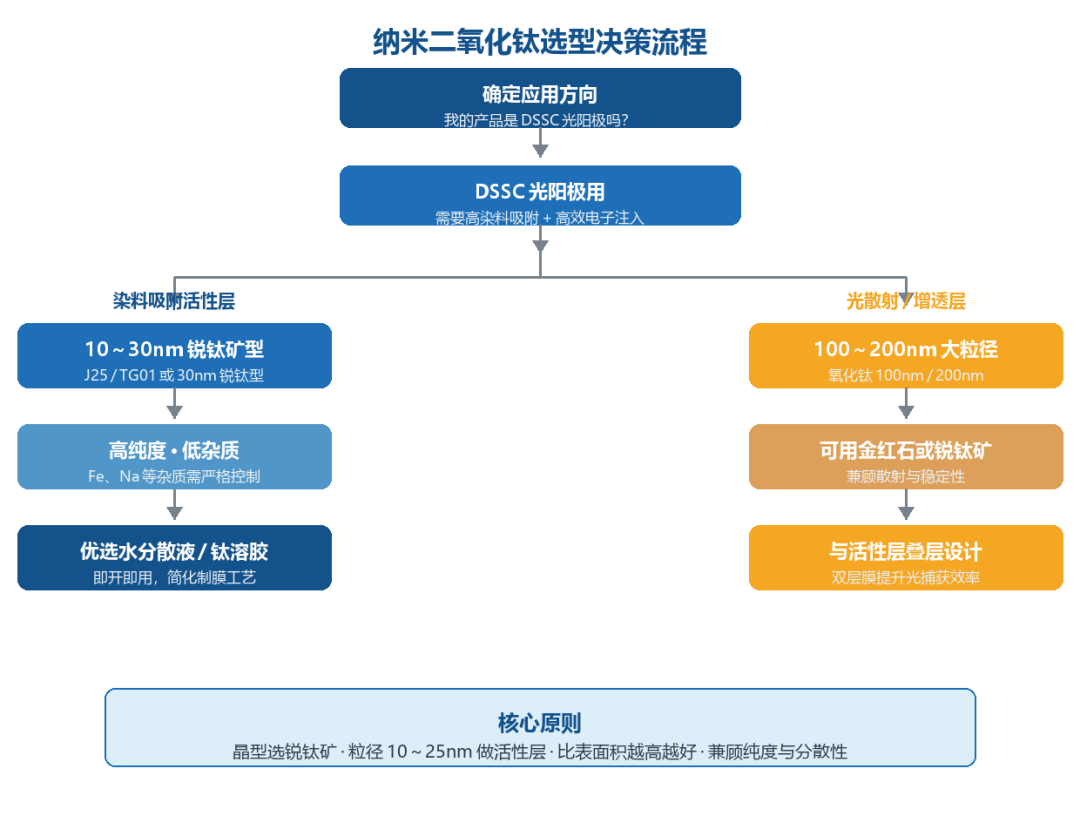

▲ 图 4 纳米二氧化钛选型决策流程 |
▲ 图 2 不同粒径纳米 TiO2 的比表面积对比（数据为典型值） |
| 应用层推荐粒径推荐晶型关键指标染料吸附活性层10~30nm锐钛矿BET ≥ 80 m2/g，纯度 ≥ 99.5%光散射层100~200nm锐钛矿 / 金红石折射率 2.5+，粒径分布窄柔性 / 低温成膜5~10nm锐钛矿钛溶胶 / 透明分散液，<150℃ 固化 |
| 四九朋纳米二氧化钛 · DSSC 推荐型号 |
| 推荐型号粒径晶型形态推荐用途CY-TA25 / TG01 / TG01N10纳米氧化钛10nm锐钛矿粉体活性层首选，比表面积最高30纳米氧化钛锐钛型30nm锐钛矿粉体通用光阳极，工艺成熟CY-T200氧化钛 100nm / 200nm纯度 99.9%100~200nm金红石粉体光散射层 / 增透层10纳米氧化钛 水分散液固含 20~30%10nm锐钛矿水分散液即开即用浆料，简化制膜钛溶胶 / 氧化钛透明分散液 15%< 10nm锐钛矿溶胶/分散液柔性 DSSC / 低温成膜 |
| 写在最后： |
杭州九朋新材料有限责任公司 📞 0571-83687410 | 📱 13235718865 ✉ JPXCL@Foxmail.com Hangzhou Jiupeng New Materials Co., Ltd. · 纳米粉体定制与全球供应 |
— 更多纳米粉体技术干货，关注「九朋新材料」 —
相关新闻资讯
