丙烯酸锌

▼

▲

中文名称:

丙烯酸锌

英文名称:

Zinc acrylate

CAS号:

14643-87-9

分子式:

C6H6O4Zn

分子量:

207.5

EINECS号:

238-692-3

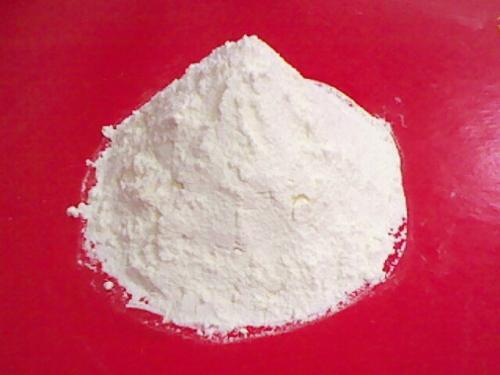

性状：白色粉末，有微酸性。

技术指标：

　 外观：白色粉状

　　含量：≥96%

   细度：≥200目

用途：本品是橡胶助硫化剂,橡胶和金属的粘合剂，胶水，鞋材、传送带、人造大理石交联剂和耐热填加剂。具有耐酸、碱、耐油、耐腐蚀、耐高温的性能，与橡胶体结合可获得盐性交联键，提高硫化胶的强度，改善高低温性能。在增加橡胶硬度和拉伸性能的同时，仍能保持很好的伸长率。此外，还能提高弹性，增加硬度，提高抗撕拉性能，降低白碳黑，补强胶料的压缩永变性。

一．二丙烯酸锌 在丁腈橡胶ＮＢＲ中的应用

对于ＮＢＲ高弹性高硬度橡胶制品，往往是现在设计师们的一个难题，　现在向大家推荐二丙烯酸锌 ，对ＮＢＲ胶料高硬度胶料，加入５－８份的二丙烯酸锌 ，可以明显提高橡胶硬度８－１２Ａ，提高ＮＢＲ橡胶耐高温性能１０－２０度，　提高橡胶强度３－５ＭＰＡ，降低压缩永久变形１０－２０％．

 试做多个配方，　性能如下：

拉伸强度：２０ＭＰＡ

伸长率：３００％

高温１２０度，１２０小时情况下，连续曲挠，１２００万次不断裂．

二丙烯酸锌  用28份,做到将近100度,橡胶弹性可以很大程度提高

在ＮＢＲ橡胶使用与硫化剂发生共硫化作用，提高胶料硫化时的交联密度，从而达到提高硫化强度及硬度耐高温耐磨等性能．

二丙烯酸锌 的加入对NBR硫化胶具有很好的补强作用; 同时明显地提高了橡胶与金属的粘合力,粘合强度随二丙烯酸锌 用量的增加而增加.其次,二丙烯酸锌 的加入对胶料的流动性影响较小,具有优异的加工性能.

不饱和羧酸金属盐对橡胶具有优异的补强作用,主要是因其与橡胶结合生成橡胶-属离子键,而且在过氧化物硫化体系下自身均聚,形成对硫化胶具有很强补强作用的纳米-微米粒子^[1]。
　　目前,国内对不饱和羧酸金属盐的研究主要集中在对橡胶的补强方面,如胡珊等^[2]用二丙烯酸锌 [二丙烯酸锌 ]对NBR进行了改性,发现二丙烯酸锌 用量达到50份时,硫化胶的断面呈网状结构,物理性能佳。

 二．二丙烯酸锌 在三元乙丙橡胶EPDM中的应用

参考配方:EPDM　100,古马隆树脂　4,防老剂RD　2,二丙烯酸锌      ₀0～21、硫化剂DCP 　0.4～2.15和炭黑N550　40～70。

在硫化过程中，二丙烯酸锌 与金属之间产生了具有提高粘合作用的化学键，明显提高了橡胶金属的粘合力, 二丙烯酸锌 加入EPDM混炼胶中,在金属铁片不涂粘合剂的情况下,能显著地提高EPDM胶料与金属的粘合强度,且在低用量下即可获得较好的粘合效果用量为10份左右时,在不涂粘合剂的情况下剥离强度达10 kN·m-1；在硫化胶内部产生的离子交联键使其在提高粘合力的同时大大提高了EPDM 硫化胶的物理性能。

(1)二丙烯酸锌 的加入显著提高了EPDM与金属的粘合强度,在低用量3～6份时即可获得较好的粘合效果。10份粘合强度达到峰值。

(2)二丙烯酸锌 对EPDM胶料的加工流动性影响较小;填充大量二丙烯酸锌 的EPDM胶料仍具有较低的粘度,这一特点有利于胶料加工。二丙烯酸锌 有助于交联作用,随着用量的增大,体系的交联程度增高。
　　(3)在过氧化物硫化体系存在的条件下,二丙烯酸锌 对EPDM胶料具有显著的补强作用。随二丙烯酸锌 用量的增大,EPDM硫化胶拉伸强度、撕裂强度和硬度提高,拉断伸长率降低。

（4)硫化过程中二丙烯酸锌 比Zn(MAA)2有更强的反应活性,更能提高EPDM胶料的硫化程度和硫化速度.

     (5)二丙烯酸锌  与Zn(MAA)2并用对EPDM性能的影响没有产生协同效应,二丙烯酸锌 对提高EPDM硫化胶物理力学性能和与金属的粘合强度比Zn(MAA)2有更显著的效果,二丙烯酸锌 用量在4~5份时即可取得较好的粘合强度.

 三．二丙烯酸锌 在聚丁二烯橡胶中的应用

二丙烯酸锌 用于硫化高尔夫球球心部分的聚丁二烯橡胶；用二丙烯酸锌 交联的聚丁二烯是一种很硬的橡胶，具有很高的抗压性和优良的回弹性。

参考配方：聚丁二烯 100；二丙烯酸锌  33；ZnO   21.0；A02246 1.0；DCP   2.25

二丙烯酸锌 是不含亚硝基防焦剂的不饱和脂肪酸盐，它可以提高与铝、锌、铁及芳纶、玻纤等材料的粘附力，粘附力随着二丙烯酸锌 浓度的增加而提高。可以用少量的助粘剂产生较强的粘附力。二丙烯酸锌 无需和传统的助粘剂一起使用，因为与二丙烯酸锌 相比传统的助粘剂表现出较低的剪切强度，从而会负面影响二丙烯酸锌 体系的粘附效果。实验表明当因热，潮湿引起橡胶老化时二丙烯酸锌 硫化的橡胶仍能保持与金属的强粘附力。
   二丙烯酸锌 本身就是活性很高的助交联剂，用2份即可见到较明显的效果，一般不需要TAIC等助剂。二丙烯酸锌 对硅树脂活性作用很强，产品不宜用硅油脱模，可选用皂类、硬脂酸锌、洗涤剂类的脱模剂。
二丙烯酸锌 的特点：高模量；良好的热稳定性；良好的动态性能；低永久变形；优异的促进粘接作用；硫化速度快。适用于所有过氧化物硫化的橡胶。作为增硬、助交联剂使用时，用量2-50份之间；作为助粘剂来使用，用量10-20份。

包装：用15kg内衬塑料袋，外聚丙烯纤维牛皮纸复合袋包装，袋口扎紧。
贮存与防护：应在30度以下，远离热源、火源、防水、防潮，离地面0.5以上处贮存。
