纳米二氧化锡 20nm，50nm，100nm 导电，防辐射

13336102095（同VX）； 0571-88866228；jingrui618@163.com

纳米二氧化锡由于对可见光具有良好的通透性，在水溶液中具有优良的化学稳定性，且具有特定的导电性和反射红外线辐射的特性，因此在锂电池、太阳能电池、液晶显示、光电子装置、透明导电电极、防红外探测保护等领域也被广泛应用。而SnO2纳米材料由于具有小尺寸效应、量子尺寸效应、表面效应和宏观量子隧道效应，在光、热、电、声、磁等物理特性以及其他宏观性质方面较传统SnO2而言都会发生***的变化，所以可以通过运用纳米材料来改善传感器材料的性能。

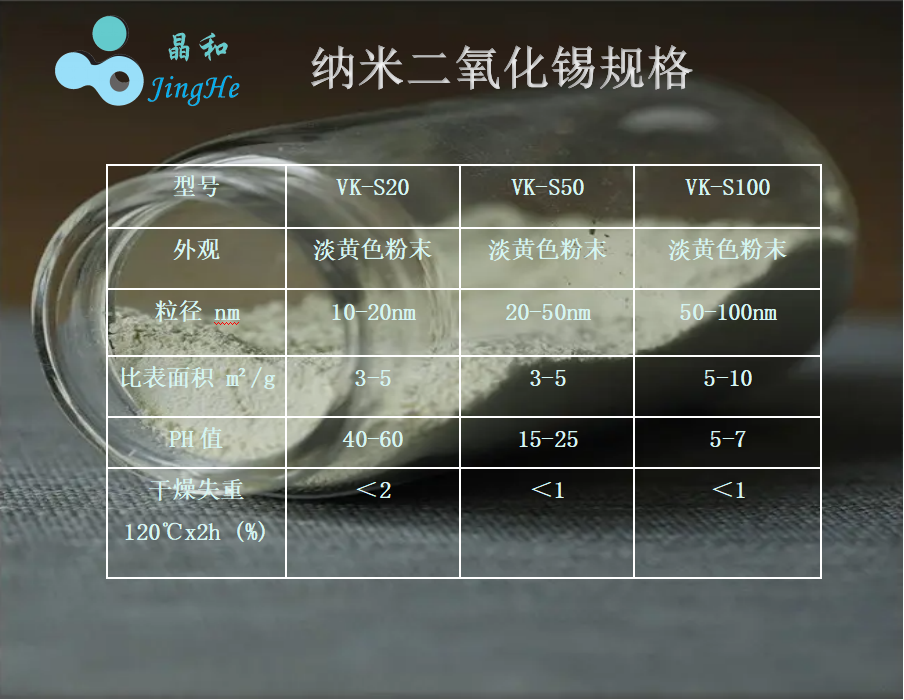

我司纳米二氧化锡规格

纳米级二氧化锡的用途：

1. 电子工业

纳米二氧化锡是一种重要的半导体传感器材料，用它制备的敏传感器灵敏度高，被广泛用于各种可燃气体、环境污染气体、工业废气以及有害气体的检测和预报。以SnO2为基体材料制备的湿敏传感器，在改善室内环境、精密仪器设备机房以及图书馆、美术馆、博物馆等均有应用。通过在SnO2中掺杂一定量的CoO、Co2O3、Cr2O3、Nb2O5、Ta2O5等，可以制成阻值不同的压敏电阻，在电力系统、电子线路、家用电器等方面都有广泛的途。

2. 玻璃工业

纳米二氧化锡可以用于制造***玻璃，如光学玻璃、陶瓷玻璃等。在玻璃制造过程中，氧化锡可以增加玻璃的透明度和硬度，同时还可以提高玻璃的耐热性和耐腐蚀性。

3. 涂料工业

纳米二氧化锡可以用于制造各种涂料，如防腐涂料、耐火涂料等。在涂料中，氧化锡可以起到增加涂料硬度和耐磨性的作用，同时还可以提高涂料的耐腐蚀性和耐高温性能。

 4. 陶瓷工业

纳米二氧化锡可以用于制造各种陶瓷制品，如瓷器、陶器等。在陶瓷制品中，氧化锡可以起到增加陶瓷硬度和耐磨性的作用，同时还可以提高陶瓷的透明度和光泽度。

纳米二氧化锡电镜图

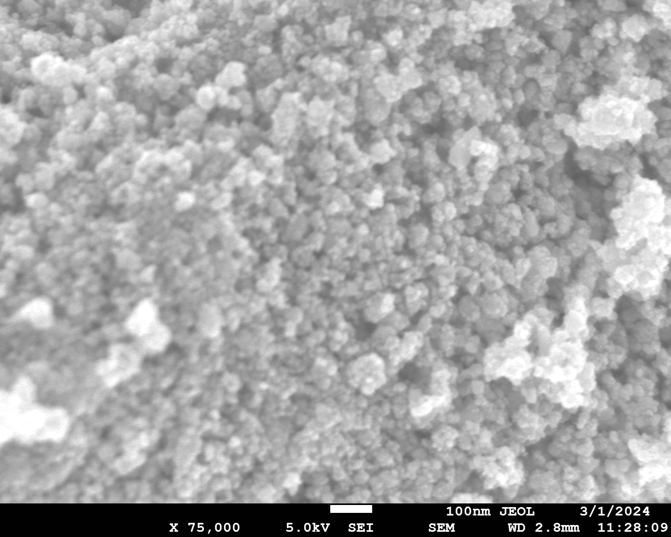

10-20nm 纳米二氧化锡电镜图
