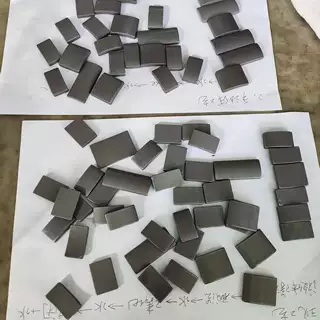

钕铁硼磁材磷化液防锈防腐剂

BW-231              特种材料锌锰系磷化液

BW-231特种材料磷化液针对含铁量低、贵金属或稀有金属含量较高的特种材料表面的磷化防腐蚀处理，提高了特种材料表面的成膜率和膜层的耐蚀性。磷化膜层为磷酸锰、磷酸铁、磷酸锌、金属络合物等组成的复合无机物，微观结构为带有微小填充物的堆积状结晶。优点是：温度低，沉淀泥渣少，成膜速度快，膜层均匀细密，耐蚀性高，稳定性好，与涂层附着力强。主要用于钕铁硼、其他高稀土铁合金、贵金属铁合金等特种用途材料的表面处理。

² 产品特性

外    观：蓝色半透明液体

pH    值：1.0-1.5

² 处理工艺

弱碱性除油→水洗→酸洗→水洗→活化→水洗→磷化→水洗→（钝化封闭）→吹干或150℃以内烘干

² 使用方法

1. 配槽时按照配槽液7-10%(10-15倍水)浓度配制。

2. BS-58活化剂按照1%浓度稀释。

3. 磷化温度30-50℃,处理时间为8-15分钟。

4. pH值维持在2.0-2.5，超过2.5时应补加磷化液。

5. 磷化液内钕含量较高时，即使补加磷化液，磷化效果也会下降，应更换80%左右药液。

6. 补加清水时同时按比例补加磷化补加液，如补加清水量过大时，应补加配槽液。
